鋼化玻璃是一種預(yù)應(yīng)力玻璃，為提高玻璃的強(qiáng)度，通常使用化學(xué)或物理的方法在玻璃表面形成壓應(yīng)力，使得玻璃承受外力時(shí)首先抵消表層應(yīng)力，從而提高玻璃的抗沖擊性。

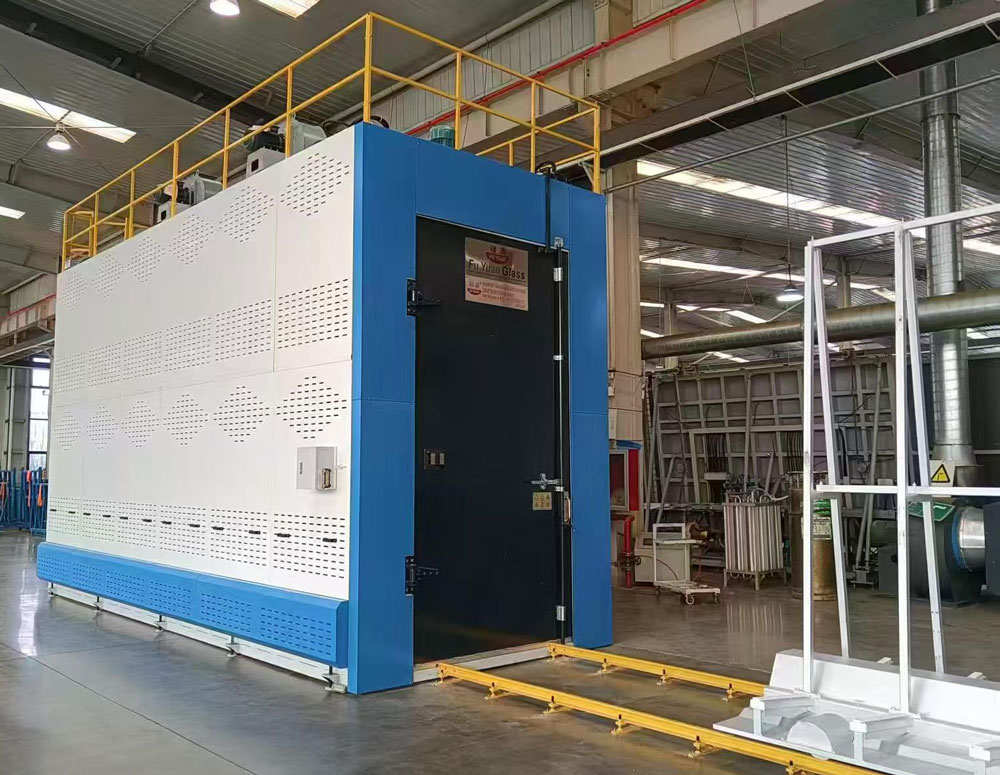

熱浸處理又稱均質(zhì)處理，俗稱“引爆”。熱浸處理是將鋼化玻璃加熱到290℃±10℃，并保溫一定時(shí)間，促使硫化鎳在鋼化玻璃中快速完成晶相轉(zhuǎn)變，讓質(zhì)量有缺陷的、有可能自爆的鋼化玻璃人為地提前破碎在工廠的熱浸爐中，從而減少安裝后使用中的鋼化玻璃自爆。該方法一般用熱風(fēng)作為加熱的介質(zhì)，國(guó)外稱作“HeatSoakTest”，簡(jiǎn)稱HST，直譯為熱浸處理。

01為什么鋼化玻璃要做均質(zhì)處理

鋼化玻璃做均質(zhì)處理的主要目的是降低鋼化玻璃自爆率。在國(guó)標(biāo)《GB 15763.2-2005》里對(duì)鋼化玻璃“自爆”進(jìn)行了解釋，鋼化玻璃張應(yīng)力區(qū)出現(xiàn)硫化鎳晶體，當(dāng)晶體轉(zhuǎn)變就會(huì)發(fā)生自爆。所以一般都會(huì)使用玻璃鋼化爐對(duì)玻璃進(jìn)行均質(zhì)處理，讓玻璃使用安全性提升。

02均質(zhì)處理的過(guò)程

鋼化玻璃均質(zhì)處理的過(guò)程包括升溫、保溫、降溫三個(gè)階段，這和原片進(jìn)行鋼化的過(guò)程類似。

1、升溫階段：升溫由玻璃所處的環(huán)境溫度開始，等到所有玻璃都達(dá)到280℃之后停止，玻璃表面溫度不允許超過(guò)320℃，應(yīng)盡量縮短玻璃表面超過(guò)300℃的時(shí)間，這就要求我們升溫更均勻。

2、保溫階段：所有玻璃都達(dá)到280攝氏度之后開啟保溫，至少兩小時(shí)的時(shí)間，保持玻璃表面溫度在290℃±10℃的范圍。

3、冷卻階段：保溫完成后進(jìn)入冷卻階段，讓玻璃降到室溫，當(dāng)爐內(nèi)溫度降到70℃時(shí)，就可以打開爐門終止冷卻輸出。
